- 商品名稱: NK8208
- 商品編號: NK8208
NK8208是一種針對供電電壓大幅波動而提供的一種高性/價比的 LED 照明電源集成電路，可在大電壓范圍內保持恒流特性及具有過功率保護功能。適合于 AC110 伏或 AC220 伏供電的 LED 球炮燈、 日光燈、平板燈等。具有負溫度系數，在高溫和大電流下可實現自動保護； 適用于汽車、工業和廣告牌等高可靠 LED 照明的場合；
NK8208 LED 照明驅動集成電路
電路簡介
NK8208是一種針對供電電壓大幅波動而提供的一種高性/價比的 LED 照明電源集成電路，可在大電壓范圍內保持恒流特性及具有過功率保護功能。適合于 AC110 伏或 AC220 伏供電的 LED 球炮燈、 日光燈、平板燈等。具有負溫度系數，在高溫和大電流下可實現自動保護； 適用于汽車、工業和廣告牌等高可靠 LED 照明的場合；符合 RoHS 要求。
NK8208可并聯使用。
特點：
■最高工作電壓 AC300V，電流可調
■抗電網浪涌電壓沖擊能力強
■溫度保護功能
■應用簡潔方便
■符合 RoHS
■可用于 AC110V/AC220V 供電系統
應用：
■汽車領域：側鏡顯示、燈柱、顯示和背光等
■交流照明面板、標牌顯示、裝飾燈、通道指示
■開關維持電流控制
■家用或工業用 LED 球泡燈、日光燈、工礦燈等。
關鍵詞:- led
- 照明
- 電壓
- 顯示
- 汽車
- 集成電路
- 電流
-
極限參數：
u ESD(人體靜電模型)： 2000V
u 極限工作電壓：AC 300V
u 極限工作電流：100mA
電特性參數 (TA = 25°C )
特性
Symbol
Min
Typ
Max
Unit
穩態電流 @ Vak = 6.5 V Radj=10Ω
Iak
55
60
65
mA
飽和電壓
Voverhead
8
V
基準電壓
Vref
0.6
V
導通時間
Ton
20
ns
輸出電流調整
Iak=0.6V/Radj
下面圖示為 25℃環境時的伏-安特性及溫度特性圖
下圖為一種應用的輸出電流 40mA 時的芯片溫度特性曲線
-
NK8208驅動LED照明基本應用示例:
示例1：NK8208 3W長壽命無電解電容無電感方案。PF=0.93,η=0.83

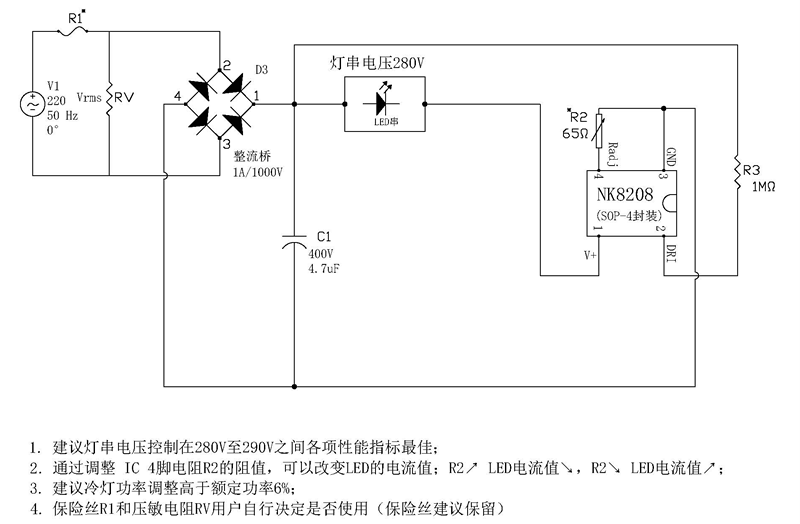

示例2：NK8208 3W無頻閃方案，PF=0.5,η=0.9

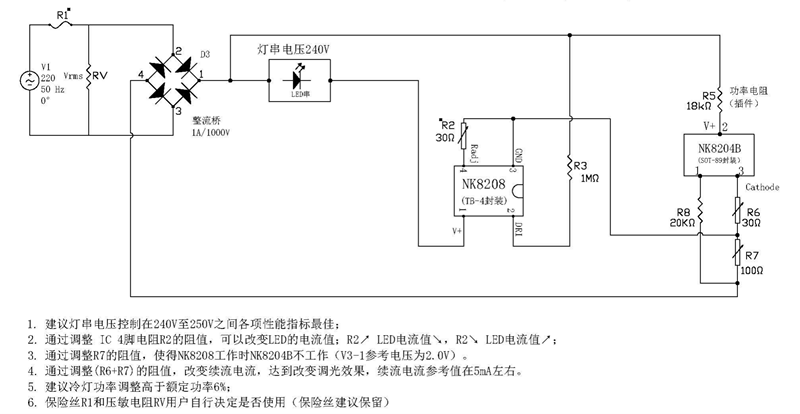

示例3：NK8208 + NK8204B 3W長壽命SCR調光方案
